SIP IP domofon 2N® IP Audio Kit

Glasovna komunikacija za vse vrste naprav


2N® IP Audio Kit je OEM domofon, ki ponuja rešitev za zagotavljanje dvosmerne komunikacije na poljubnih lokacijah kot so: parkirišča, informacijske točke, bankomati, itd. Domofon vgradite v poljubni sistem in tako omogočite avdio komunikacijo in oddaljen nadzor. Uporabniki vašega sistema imajo tako možnost vzpostavljanja komunikacije s preprostim pritiskom na tipko.

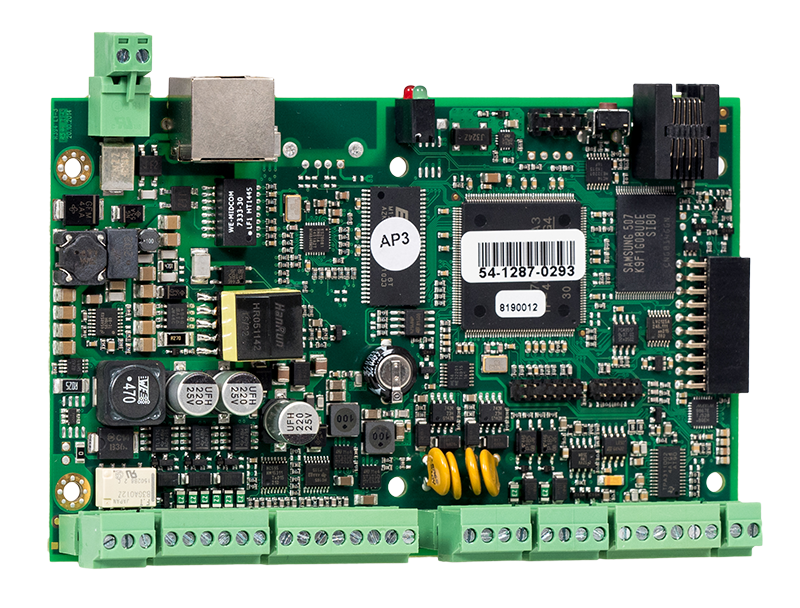

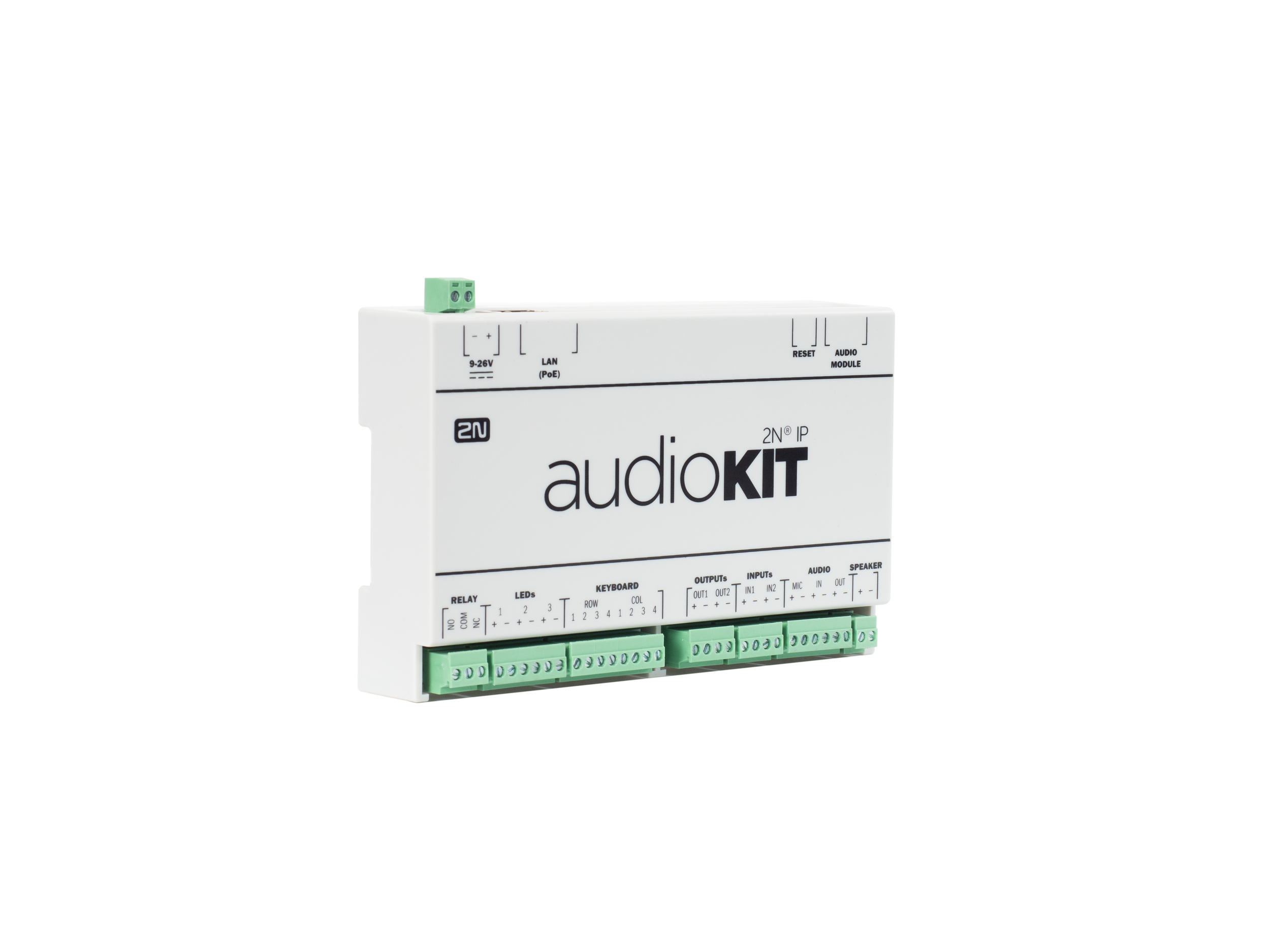

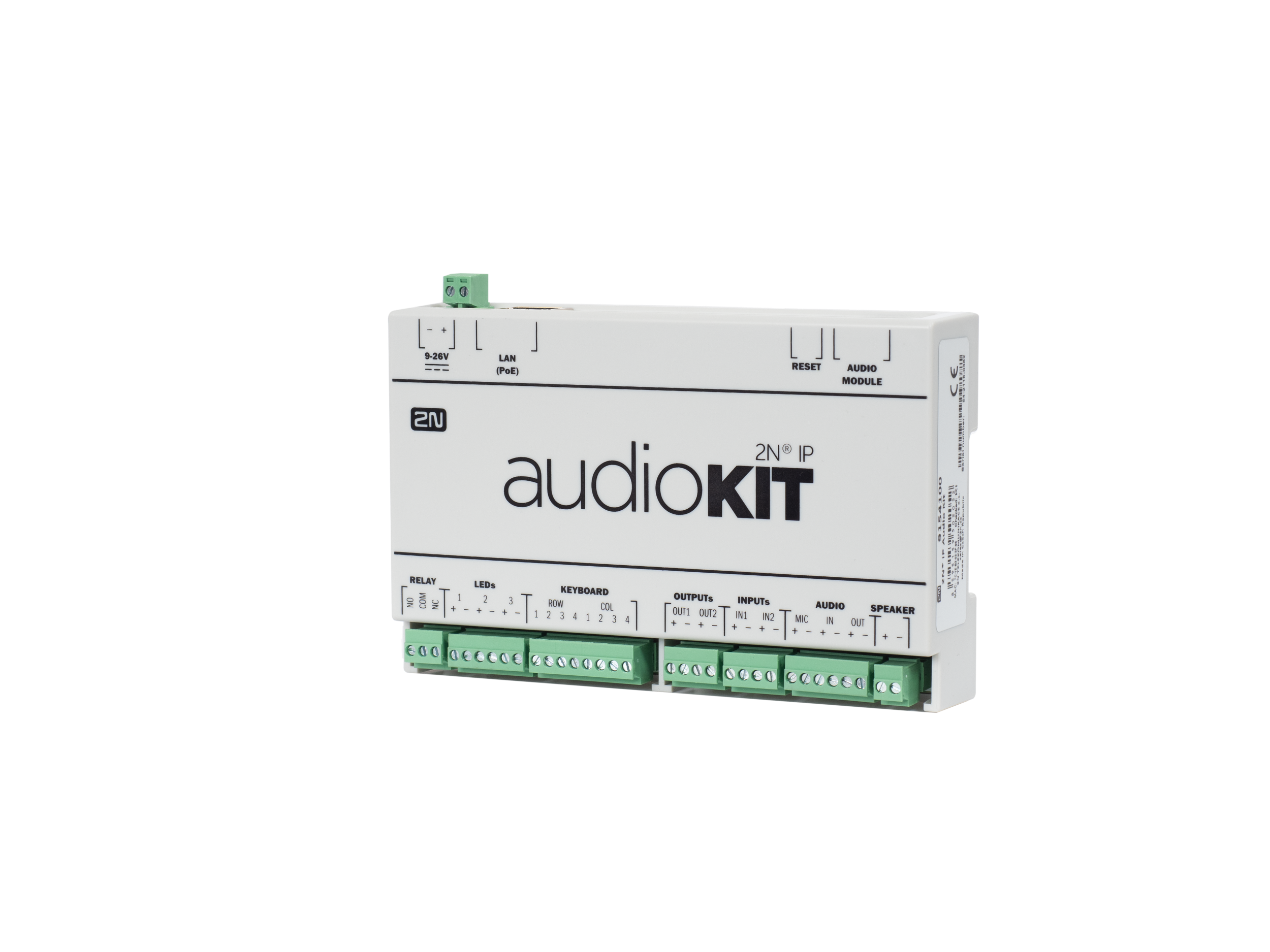

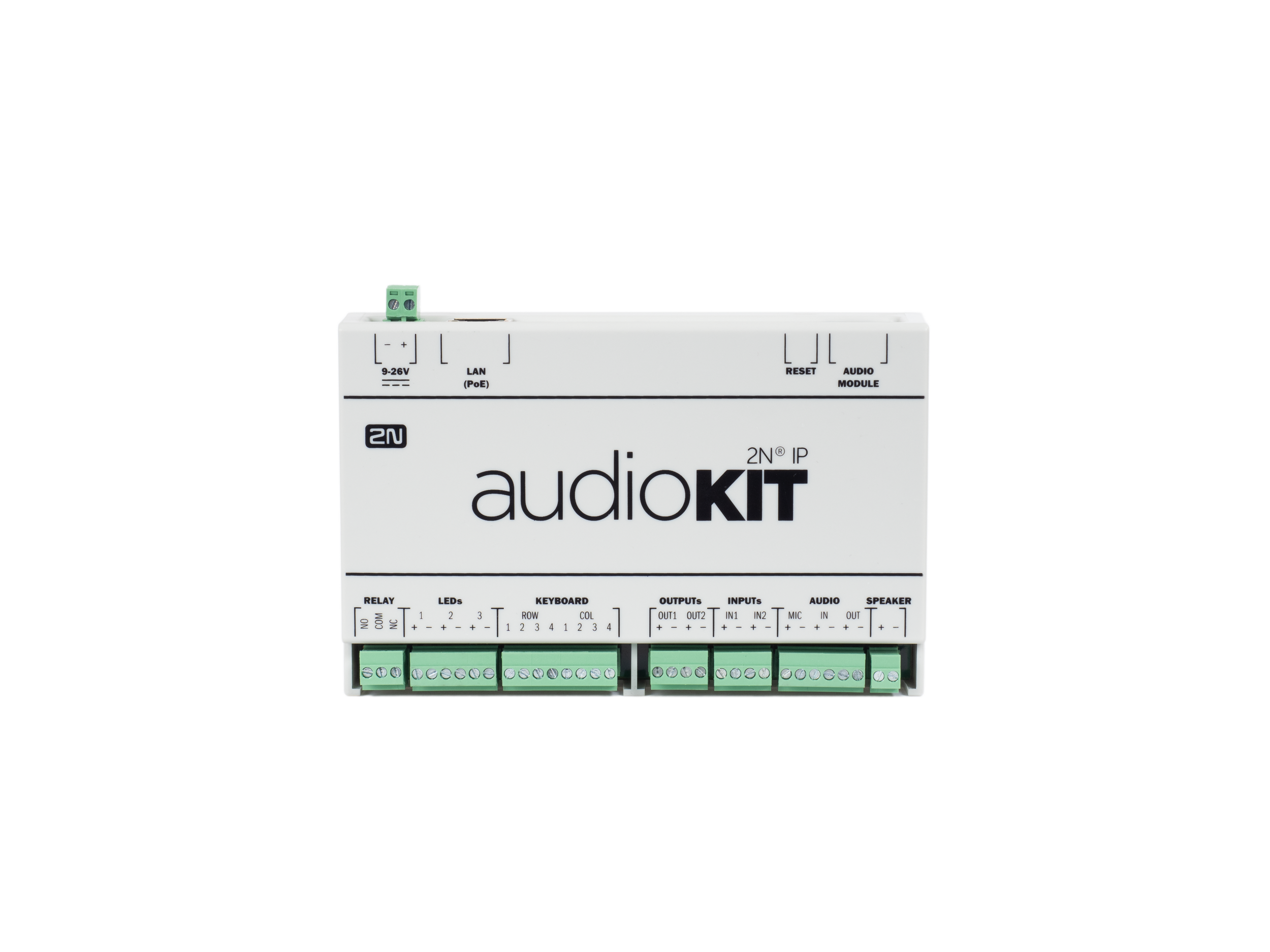

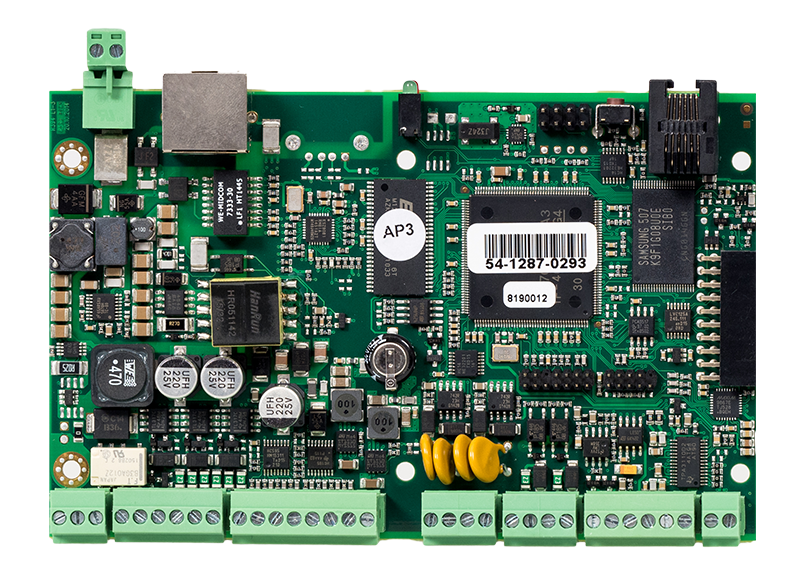

Kompaktni modul ima številne priključke, ki omogočajo priklop tipk, tipkovnice, LED signalizacije, mikrofona ali zvočnika. Poleg priključkov za dodatne komponente ima integrirane tudi releje za nadzor priključenih naprav (luči, vrata…).

  • modul za vgradnjo v druge naprave
  • zunanji zvočnik, mikrofon in tipka
  • možnost priklopa tipkovnice
  • administracija preko spletnega brskalnika
  • integracija v druge sisteme
  • uporaba različnih notranjih enot
  • napredne funkcije

IP zaščita
Ojačevalnik

Tehnične specifikacije



Protokol signalizacije

SIP 2.0 (UDP)

Pretok zvoka

Kontrola glasnosti: nastavljivo
Polni duplex: Da (AEC)

Napajanje

Zunanji napajalnik: Tipično 12V DC (9-26V DC), maksimalno 2A
PoE: 802.3af

LAN Vmesniki

Število LAN vmesnikov: 1
PoE: 802.3af
Parametri: 10/100BASE-TX z Auto-MDIX, RJ-45
Priporočena vezava: Cat-5e ali boljše
Podprti protokoli: SIP2.0, DHCP opt. 66, SMTP, 802.1x, RTSP, RTP, TFTP, HTTP, HTTPS, Syslog

Avdio vmesniki

Mikrofon: Osnovni električni mikrofon
Ojačevalec: Ojačevalec razreda D, MONO izhod, THD < 1% Max. 10W/4Ω Max. 5W/8Ω Max. 2.5W/16Ω
Izhod linije: 600Ω

Gumbi/Tipkovnica

Število gumbov: Do 16 različnih gumbov
Izhodi: 4 (ROW1-4 connectors), Uout< 0,1V (L), Uout > 3,2V (H), max. 8mA Vhodi: 4 (COL1-4 connectors), Uin < 1,15 (L), Uin > 2,15V, max. Uin = 5V

LED indikatorji

Število izhodov: 3(LED1+-, LED2+- in LED3+- konektorji)
Tok na izhodu: tipično 20mA
Napetost izhoda: Maksimalno 12V

Digitalni izhodi

Število izhodov: 2(OUT1+- in OUT2+- konektorja)
Tip izhoda: Napajalni izod s zaščito proti kratkem stiku
Izhodna napetost: 12V
Aktivni izhod: 7 do 11V DC odvisno od napajalnika, maksimalno 400mA

Logični Vhodi

Število vhodov: 2(IN1+- in IN2+- konektorja)
Tip vhoda: Izolirani vhodi
Karakteristike: Uin < 1,1V (L), Uin > 3V (H), max. Uin = 32V

Rele izhod

Število izhodov: 1(NC,NO,COM konektor)
Parametri omejitev: (DC) maksimalno 30VDC/1A
Parametri omejitev: (AC) maksimalno 125VAC/0.3A

Ostali parametri

Delovna temperatura: -40°C do +55°C
Vlažnost: 10% - 95%
Temperatura shranjevanja: -40°C do +70°C

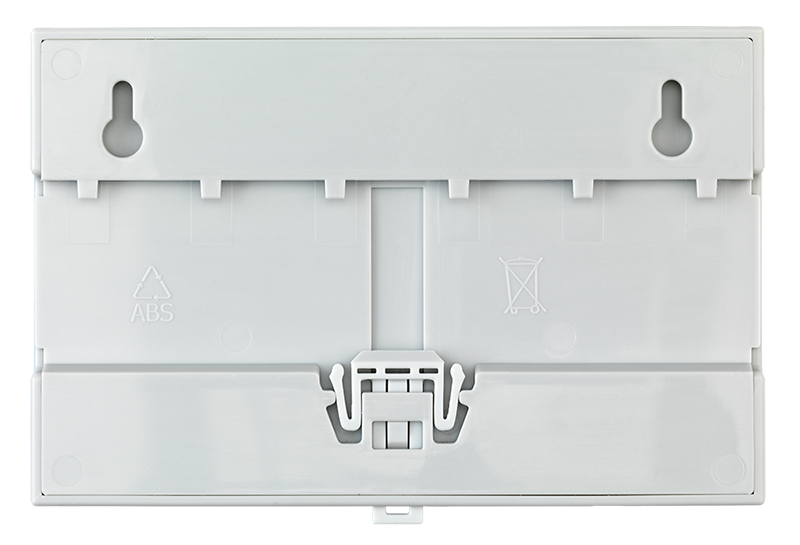

Dimenzije: 142 x 98 x 34mm
Teža: 280g
Zaščita: IP20, IP00

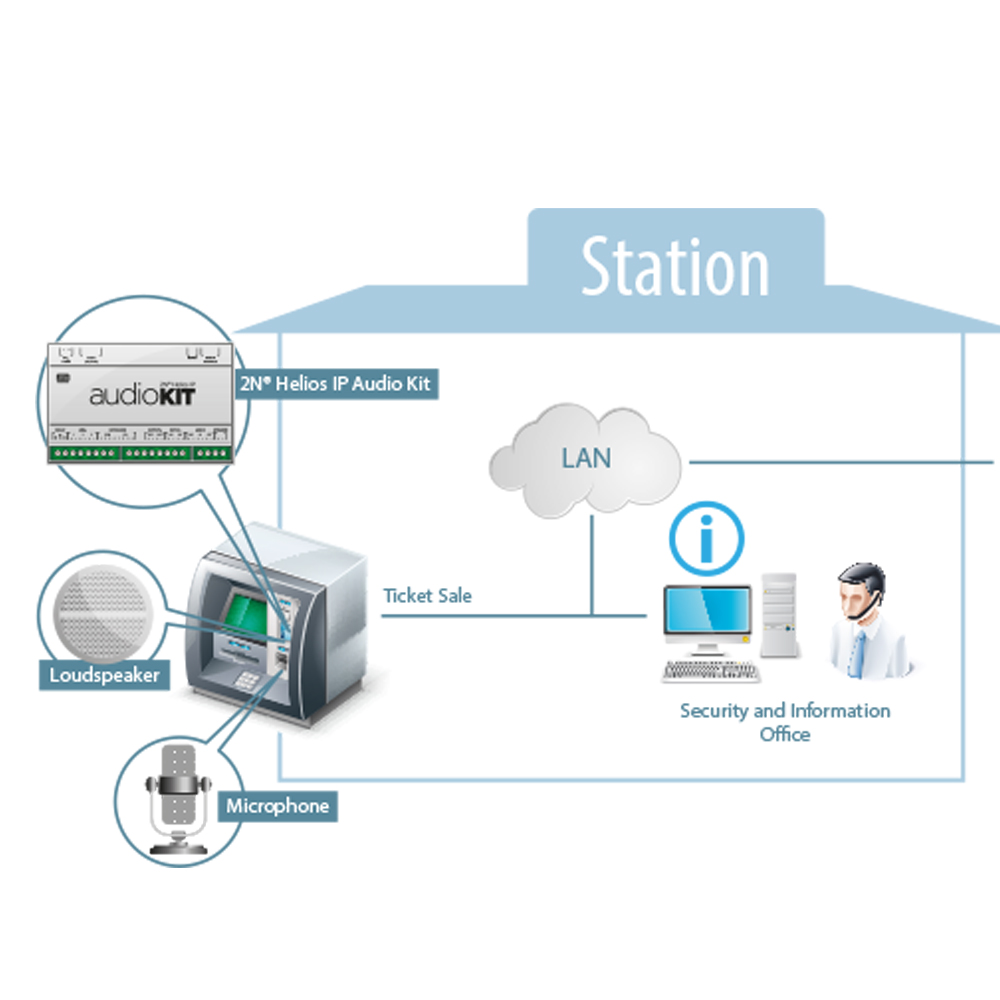

Sheme primerov


Pripomočki

  • 2Wire omogoča priklop IP naprave na obstoječo dvo žilno povezavo.
    Naročniška številka: 9159014EU

  • Varnostni rele zagotavlja dodatno varnost električne ključavnice.
    Naročniška številka: 9159010

  • IP rele je načrtovan za priklop na Ethernet omrežje. Nadzor releja je vzpostavljen preko HTTP ukazov.
    Naročniška številka: 9137410E
  • Magnetno tipalo odprtih vrat. Zagotavlja dodatno varnost domofona
    Naročniška številka: 9159012

  • Izhodna tipka z grafično identifikacijo
    Naročniška številka: 9159013


  • Mikrofon z občutljivostjo 42 dB. Velikost površine 25x25 mm. Potrebna dodatna zaščita pred vodo.
    Naročniška številka: 9154001
  • Zvočnik velikost 45 mm. Velikost površine 65x65 mm. Potrebna dodatna zaščita pred vodo.
    Naročniška številka: 9154002
  • Vodoodporna kovinska tipka velikosti 22 mm.
    Naročniška številka: 9154004

  • 2N® IndoorTouch 2.0
    Naročniška številka: 01668-001
  • 2N® Indoor View
    Naročniška številka: 02087-001
  • 2N® Indoor Compact
    Naročniška številka: 01935-001
  • 2N® Indoor Talk
    Naročniška številka: 01698-001
  • My2N Aplikacija
    Naročniška številka: /
